Kaip susieti seno žemėlapio vaizdą su valstybinėmis koordinatėmis
Kartais sprendžiant erdvinius uždavinius ar analizuojant teritorijų pokyčius tenka sujungti skirtingų šaltinių duomenis. Tačiau daugelis yra susidūrę su situacija, kai turima seno žemėlapio ištrauka, schema ar senas planas nėra susietas su valstybinėmis koordinatėmis. Tokius vaizdus sunkiau palyginti su kitais duomenimis ir jų panaudojimas reikalauja papildomų pastangų.
Lietuvos erdvinės informacijos portale www.geoportal.lt, kurio tvarkytoja yra VšĮ Statybos sektoriaus vystymo agentūra (SSVA), galima susieti rastrinį vaizdą su valstybinėmis koordinatėmis tiesiogiai naršyklėje. PNG, JPG ar TIFF formato vaizdus galima greitai ir patogiai susieti nenaudojant jokios papildomos programinės įrangos. Koordinuotą failą galima atsisiųsti. JPG ar PNG formato koordinuotą vaizdą galima naudoti geoportal.lt su kitais erdviniais duomenimis.

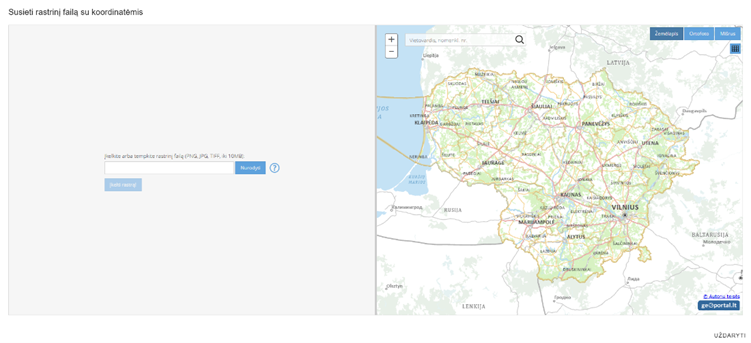

Žemėlapių naršyklėje viršutinėje įrankių juostoje pasirinkus įrankį „Susieti rastrinį failą su koordinatėmis“. Atsidaro langas, kurio vienoje pusėje matomas žemėlapis, o kitoje pusėje yra vieta rastriniam žemėlapiui įkelti.

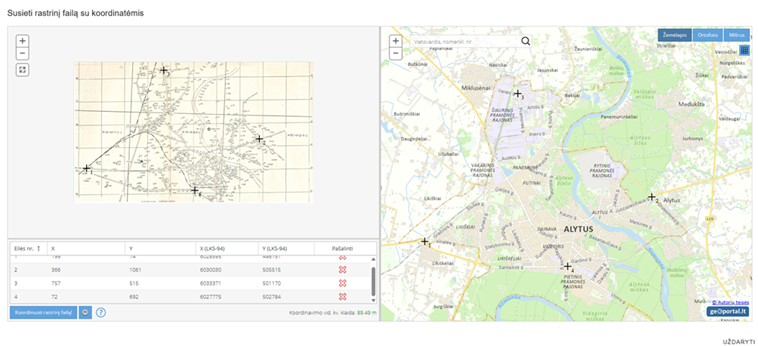

Įkėlus turimą vaizdą susiejimui, pakanka nurodyti keturis bendrus taškus, kurie turėtų sutapti su žinomais taškais žemėlapyje. Siekiant tikslesnio rezultato, rekomenduojama taškus rinktis skirtingose vaizdo vietose. Jei visi taškai bus pažymėti vienoje pusėje, kita vaizdo dalis gali būti susieta netiksliai, o objektų padėtis bus iškraipyta.
Pažymėjus taškus, sistema automatiškai įvertina galimus nukrypimus. Paspaudus lango apačioje kairėje esantį mygtuką „Koordinuoti rastrinį failą“, sukuriamas susiejimo failas.
Ši funkcija ypač naudinga specialistams, dirbantiems su istoriniais planais ar brėžiniais. Pavyzdžiui, matininkams, atliekantiems žemės sklypų ribų atstatymo darbus, kai ankstesni matavimai buvo atlikti vietinėse koordinačių sistemose. Susiejus senus dokumentus su valstybinėmis koordinatėmis, duomenis palyginti galima gerokai paprasčiau ir patikimiau.
Vaizdo instrukcijas kaip susieti turimą rastrinį žemėlapį su koordinatėmis rasite čia.
